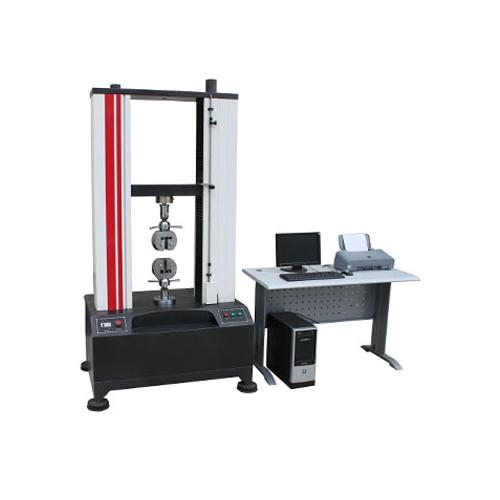

拉力試驗機位移傳感器工作原理介紹

          電感式位移傳感器是一種屬于金屬感應的線性器件，接通電源后，在開關的感應面將產生一個交變磁場，當金屬物體接近此感應面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器輸出幅度線性衰減，然后根據衰減量的變化來完成無接觸檢測物體的目的。

          電感式位移傳感器具有無滑動觸點，工作時不受灰塵等非金屬因素的影響，并且低功耗，長壽命，可使用在各種惡劣條件下。位移傳感器主要應用在自動化裝備生產線對模擬量的智能控制。

          位移是和物體的位置在運動過程中的移動有關的量，位移的測量方式所涉及的范圍是相當廣泛的。小位移通常用應變式、電感式、差動變壓器式、渦流式、霍爾傳感器來檢測，大的位移常用感應同步器、光柵、容柵、磁柵等傳感技術來測量。其中光柵傳感器因具有易實現數字化、精度高（目前分辨率最高的可達到納米級）、抗干擾能力強、沒有人為讀數誤差、安裝方便、使用可靠等優點，在機床加工、檢測儀表等行業中得到日益廣泛的應用。
　
   原理
          計量光柵是利用光柵的莫爾條紋現象來測量位移的。“莫爾”原出于法文Moire，意思是水波紋。幾百年前法國絲綢工人發現，當兩層薄絲綢疊在一起時，將產生水波紋狀花樣；如果薄綢子相對運動，則花樣也跟著移動，這種奇怪的花紋就是莫爾條紋。一般來說，只要是有一定周期的曲線簇重疊起來，便會產生莫爾條紋。計量光柵在實際應用上有透射光柵和反射光柵兩種；按其作用原理又可分為輻射光柵和相位光柵；按其用途可分為直線光柵和圓光柵。下面以透射光柵為例加以討論。　透射光柵尺上均勻地刻有平行的刻線即柵線，a為刻線寬，b為兩刻線之間縫寬，W=a+b稱為光柵柵距。目前國內常用的光柵每毫米刻成10、25、50、100、250條等線條。光柵的橫向莫爾條紋測位移，需要兩塊光柵。一塊光柵稱為主光柵，它的大小與測量范圍相一致；另一塊是很小的一塊，稱為指示光柵。為了測量位移，必須在主光柵側加光源，在指示光柵側加光電接收元件。當主光柵和指示光柵相對移動時，由于光柵的遮光作用而使莫爾條紋移動，固定在指示光柵側的光電元件，將光強變化轉換成電信號。由于光源的大小有限及光柵的衍射作用，使得信號為脈動信號。如圖 1，此信號是一直流信號和近視正弦的周期信號的疊加，周期信號是位移x的函數。每當x變化一個光柵柵距W，信號就變化一個周期，信號由b點變化到b’點。由于bb’=W，故b’點的狀態與b點狀態完全一樣，只是在相位上增加了2π。www.0577qiqiu.cn 拉力試驗機
