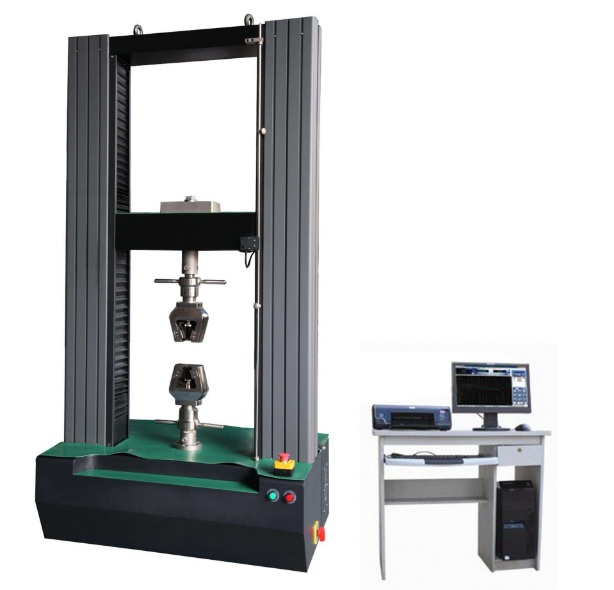

液壓萬能材料試驗機是市場應用范圍很廣的一中力學檢測設備。液壓萬能材料試驗機一般分為數顯式液壓萬能材料試驗機，也就是大家常見的一個油源上面有簡單的操作面板，一個主機。還有屏顯式萬能材料試驗機，通常是一個計算機、一個油源、一個主機的外形。還有微機控制萬能材料試驗機是油源和計算機一體，可以直接控制主機實驗操作的。



液壓式萬能材料試驗機是如何工作的？原理是什么？下面我們來分析一下數顯式萬能材料試驗機的工作原理：

　　

　　主機由高度可調可支撐結構(由機座，絲杠及挪動橫梁組成)和任務油缸、活塞、任務臺、光杠及上橫梁組成)這兩局部組成.

　　其任務原理是由高壓油泵向任務油缸供油，經過活塞運動，推進任務臺和上橫梁與挪動橫向上運動，推進任務臺和上橫梁向上運動，進行實驗的拉伸或緊縮實驗。而實驗空間的調整首要是經過驅動組織使挪動橫梁升降到達。

　　

　　任務油缸活塞與活塞為主機的首要局部，油缸固定在機座上，活塞與任務臺之間設置球頭，回程是靠自重將活塞壓回，壓力油的密封是使用油缸與活塞之間的油膜進行密封，并以油缸的內外表導向，由于球頭的調心效果，減少了由于側向力惹起的油缸與活塞之間的摩擦力。

　　

　　挪動橫梁經過傳動螺母支撐在絲杠上，絲杠可正，反兩個方向旋轉，絲杠是靠裝在底座的驅動組織來完成其轉變。驅動組織由減速電機，鏈輪、鏈條組成，減速電機經過鏈輪、鏈條股動兩根絲杠同步旋轉。www.0577qiqiu.cn
