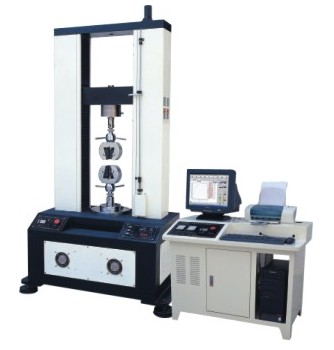

電子式拉力試驗機又名電子拉力測試機,電子拉力測試儀
型號JX-2TS 最大負荷：20kN www.0577qiqiu.cn
試驗范圍：40N-20KN（0.2%—100%）2噸機 2000kg
電子式拉力試驗機相關技術文章請查看本站資料, 本機為豪華型機型，如果覺得成本太高可以選擇我司電動拉力試驗機,電子拉力機型
一、電子式拉力試驗機說明：
1、該機使用最新控制技術，通過日本原裝進口交流數字控制器控制伺服馬達與高精度減速機配合帶動同步帶使兩副高精度滾珠絲杠移動試臺，試臺能以0.001mm/min~500mm/min速度運行。在測力源上使用美國名牌原裝進口高精度輪輻式傳感器，其精度達到0.02%，靈敏度高，整個系統達到1級或0.5級精度，位移精度為示值的±0.5%；變形測量精度為示值的±0.5%。在測控技術上使用恒力值、恒位移、恒速度的三閉環測控系統，完全滿足金屬材料有關檢測要求。
2、本機為材料力學性能測試與萬能試驗設備，可進行材料的拉伸、壓縮、彎曲、剪切、穿刺等項目的檢測。
3、適用于橡膠、塑膠、管材、電線、電纜、五金件、紡織品、等金屬和非金屬材料的科研。
三、電子式拉力試驗機性能描述：
1． 功能
a、自動清零：計算機接到試驗開始指令，測量系統便自動清零；
b、自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置；或設定拉伸壓縮距離，達到此距離時自動回車。（定伸長、定壓縮量求力值）
c、自動換檔：根據負荷大小自動切換到適當的量程，以確保測量的精度；
d、自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
e、自動變速：試驗過程中橫梁速度可按預先設定的程序自動化，也可手動變化；
f、自動校驗：系統可自動實現示值的準確標定；
g、測試過程：試驗過程及測量、顯示、分析等均由微機完成；
h、顯示方式：數據和曲線隨試驗過程動態顯示；
i、結果再現：試驗結果可任意存取，可對數據曲線再分析；
j、曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；
k、結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大，呈現一組試樣的分析比較；
l、曲線選擇：可根據選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打印；
m、批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
n、試驗報告：（標準格式）
①拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量
②彎曲：最大力、彎曲強度、撓度、彈性模量
③壓縮：最大力、壓縮強度、屈服強度、彈性模量
也可按用戶要求的格式對試驗報告進行編程和打印；
o、橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實有；
p、限位保護：具有程控和機械兩級保護；
q、過載保護：當負載超過額定值的10%時停機；
r、緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
s、自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況即刻停機；
t、一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；
采樣速率達100次/s；
u、可實現主機和微機而獨立操作；
2．硬件
硬件系統采用最新美國集成電路，滿量程同一分辨率。克服了傳統試驗機的分檔放大切換遲滯以及不同檔分辨率不同的弊端。加快了系統的采樣速率，提高了測控系統的精度和穩定性。從而使試驗機結果符合科學、保真輸出。
3．軟件
有現成測試軟件，也可根據客戶需求編制軟件。
二、電子式拉力試驗機技術參數：
1．規格：
2．精度等級：1級
3．最大負荷：20kN
4．有效測力范圍：最大力值的（0.2%—100%）
5．測力精度 ：示值的±1%以內；
6．試驗力分辨率：最大負荷±250000碼：內外不分檔，且全程分辨率不變。
7．有效試驗寬度：365 mm
8．有效拉伸空間：700mm；可定制行程
9．試驗速度范圍：0.001~500mm/min
10．變形測量精度：示值的±0.5%以內；
11．速度精度：示值的±0.5%以內；
12．位移測量精度：示值的±0.5%以內；
13．試臺升降裝置：快/慢兩種速度控制，可點動；
14．試臺安全裝置：電子限位保護
15．試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；
16．超載保護：超過最大負荷10%時自動保護；
17．電機：單相： 220V±10%，0.4kW
18．主機尺寸： 625×380×1550mm 依設計
19．主機重量：約150kg
|
